Voltímetros para autocaravanas 12V – 24V

El un voltímetro es un instrumento de medición que se utiliza para determinar la diferencia de potencial que existe entre dos puntos de un circuito eléctrico. Se realiza la medida de la carga eléctrica positiva que atraviesa un punto del circuito eléctrico y posteriormente la cantidad de carga eléctrica negativa que lo hace a través de otro punto.

La gran mayoría de voltímetros son capaces de realizar mediciones de manera precisa para una gran cantidad de dispositivos electrónicos. Pueden realizar medidas de voltaje, pero también de corriente continua, de continuidad, de la resistencia, medir los transistores o probar la batería.

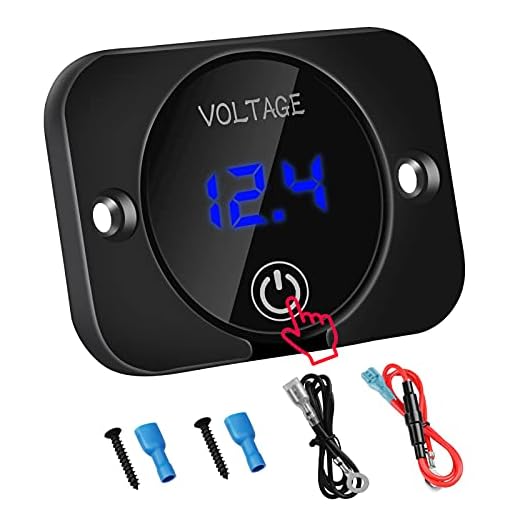

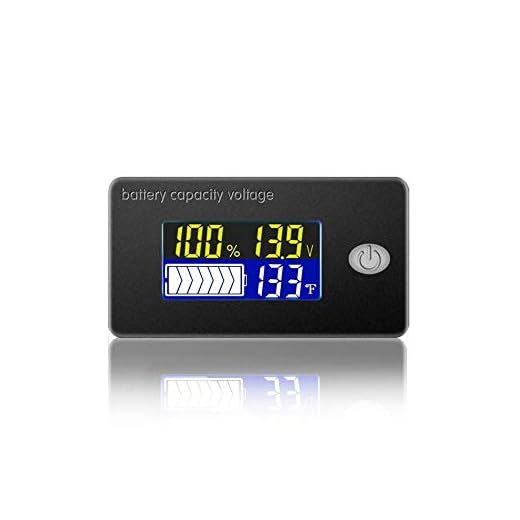

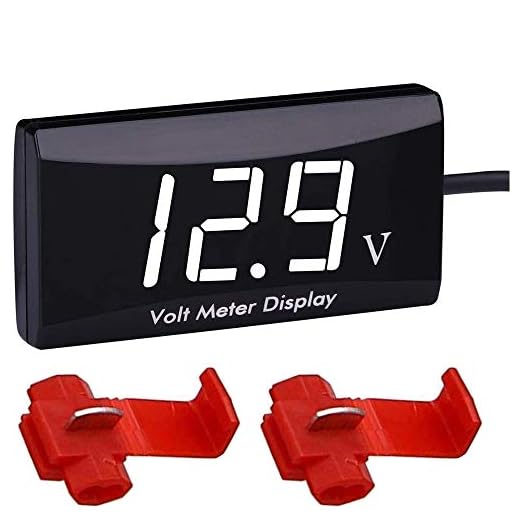

Catálogo de Voltímetros para autocaravanas al mejor precio:

Tabla de contenido
Última actualización el 30 de septiembre de 2022 12:01

El voltímetro para autocaravanas o cualquier otro vehículo mide el voltaje existente entre dos terminales de la batería para verificar el funcionamiento del sistema eléctrico del automóvil.

Tipos de voltímetros

Agrandes rasgos los voltímetros se clasifican en analógicos y digitales. Aunque muchos suponen las ventajas de los digitales sobre los analógicos, la verdad es que ambos cuentan con sus beneficios y ventajas.

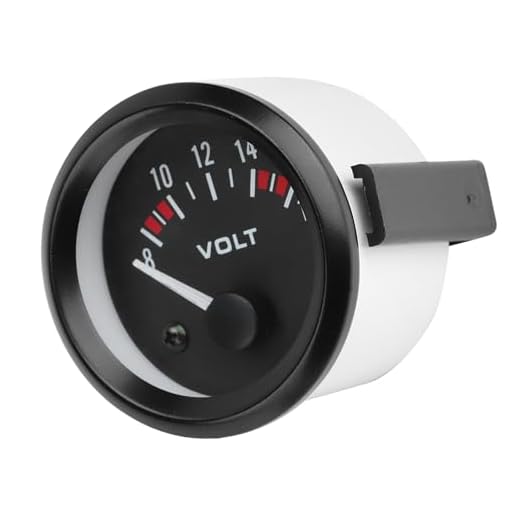

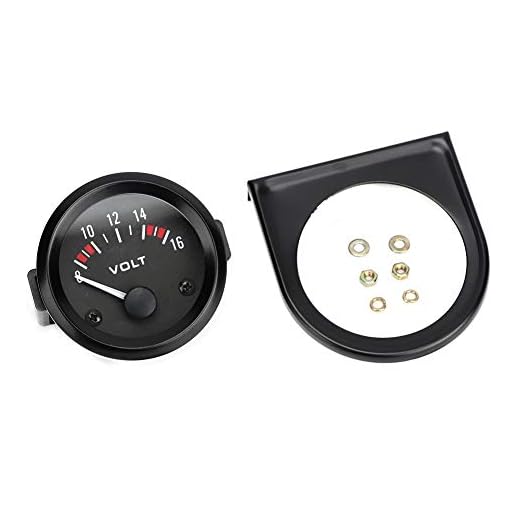

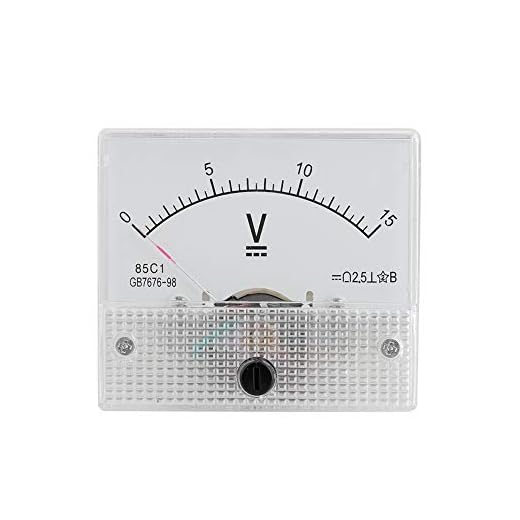

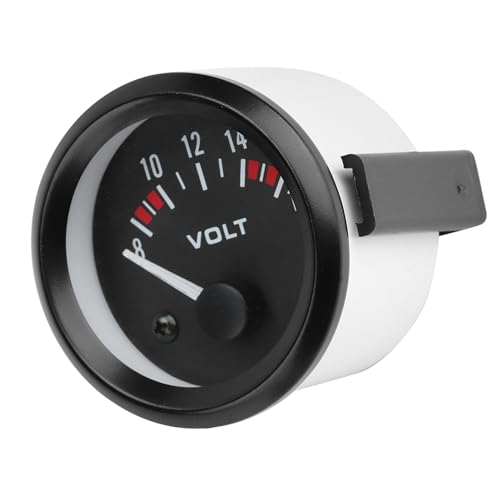

Voltímetros analógicos para autocaravanas

Son miden la tensión, corriente, resistencia, frecuencia y potencia de la señal. Estos tienen mayor precisión que los voltímetros digitales en la comprobación de diodos. En cuanto a la verificación de problemas de cortocircuito el voltímetro analógico es más eficiente. Las versiones avanzadas de voltímetros analógicos cuentan con condensador, diodo y modos de prueba de circuito integrado.

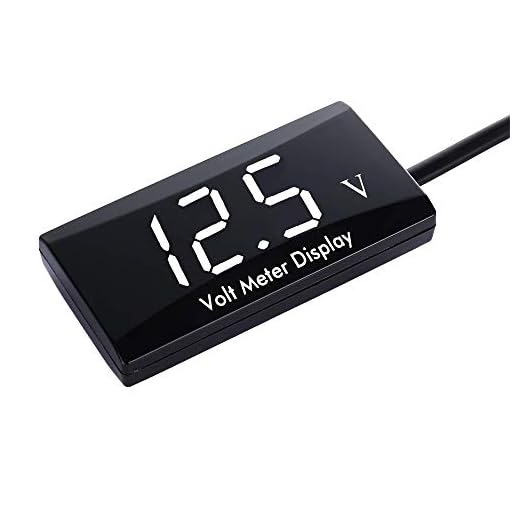

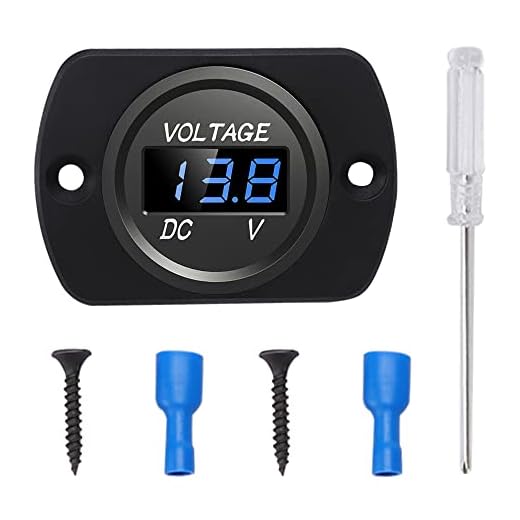

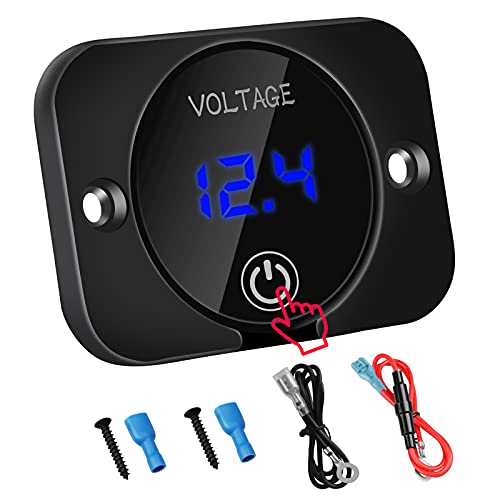

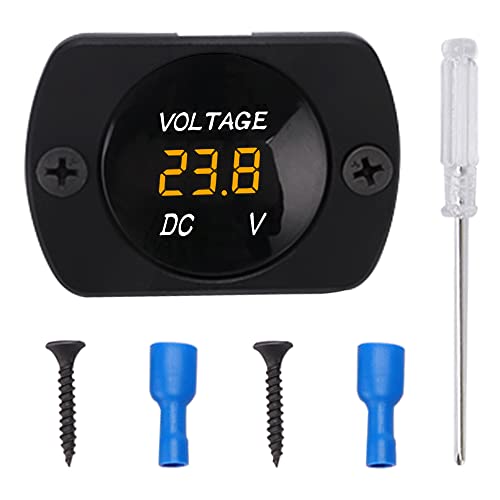

Voltímetros digitales para autocaravanas

Es la opción más popular en el mercado, debido a su precisión para múltiples cálculos como tensión, corriente y resistencia. Esta precisión es superior a los analógicos porque indican en un LED o pantalla LCD que muestra los dígitos con exactitud de decimales. Por otra parte, pueden ser ajustados para realizar mediciones en ohmios, amperios y voltios.

Última actualización el 30 de septiembre de 2022 12:01

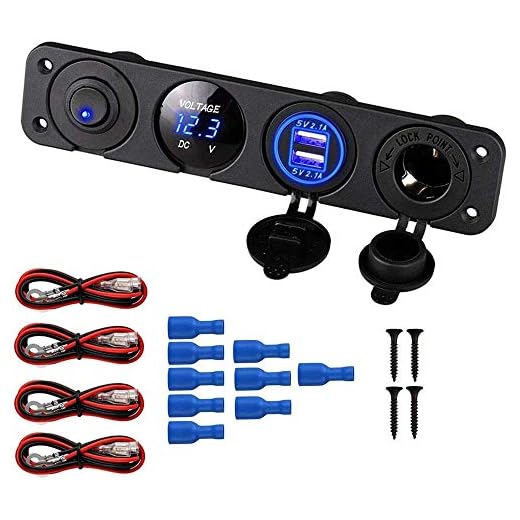

Voltímetros digitales para autocaravanas con USB o conexión mechero

También encontramos voltímetros que incorporan salidas de corriente, vía usb o mechero. Un diseño que nos ahorra espacio y nos da mas posibilidades de uso.

¿Cómo instalar un voltímetro para autocaravana?

Los vehículos en la actualidad cuentan con una gran cantidad de sensores y medidores. Gracias a ellos somos capaces de obtener una gran cantidad de información y saber así si todo va bien. Algunas de estas lecturas son importantes, pero muchas de ellas son entradas simples a la computadora del vehículo. Los medidores más comunes en los vehículos actuales son el velocímetro, el tacómetro, el medidor de combustible y el medidor de temperatura.

A parte de estos medidores en el tablero del vehículo hay una serie de testigos que si iluminan si algo falla. A pisar de todo hay un indicador que falta en la mayoría de los vehículos. Hablamos del indicador de carga o voltaje. Hoy en día tenemos todo al alcance y con poco dinero y sencillos pasos podemos agregar cualquier accesorio si no lo trae nuestro vehículo de serie.

¿Por qué instalar un voltímetro?

Todos vehículos fabricados hoy en día vienen con una luz de advertencia en el tablero con símbolo de batería. Cuando esa luz se enciende, normalmente significa que no hay suficiente voltaje en el sistema eléctrico del vehículo. La mayoría de las veces, esto se debe a una falla en el alternador de su vehículo. La desventaja de esta luz de advertencia es que, cuando se enciende, el voltaje en el sistema es muy bajo, y si la batería se baja lo suficiente, el vehículo terminará deteniéndose.

La instalación de un medidor de voltaje le permitirá ver cambios en el sistema de carga mucho antes de que se convierta en un problema grave. Tener este medidor hará que sea mucho más fácil decidir si es hora de sacar su vehículo de la carretera o si puede llegar a donde se dirige.

En el caso de las autocaravanas este dispositivo es de gran ayuda, ya que estos vehículos llevan una gran cantidad de accesorios que dependen de las baterías, tanto la principal como las auxiliares. Lo que hace de las baterías algo imprescindible y tenerlas siempre en las mejores condiciones posibles. Gracias al voltímetro tendremos siempre a la vista los valores de las batería y saber si están funcionando al 100%.

Proceso de instalar un voltímetro para autocaravana

¿Qué vamos a necesitar?

Manos a la obra

Paso 1: estacione su vehículo y aplique el freno de mano.

Paso 2: conecta el protector de memoria según las instrucciones del fabricante.

Paso 3: abre el capó. Suelte el pestillo dentro del automóvil. Párese frente al automóvil y levante el capó.

Desconectar negativo batería

Paso 4: desconecte el cable negativo de la batería. Colóquelo lejos de la batería.

Paso 5: planea dónde desea instalar el voltímetro. Primero, debe ver cómo se monta el voltímetro: puede montarse con cinta de sujeción doble cara o puede montarse con tornillos.

Si tiene un montaje de tornillo, debe asegurarse de que esté montado en un lugar donde los tornillos no golpeen nada dentro del tablero.

Paso 6: ejecute el cableado entre el medidor y la batería. Con el cable del tamaño apropiado, tienda el cableado desde donde se montará el voltímetro hasta el terminal positivo de la batería.

  • A tener en cuenta: Cuando se pasa el cable desde el interior del vehículo al compartimiento del motor, es más fácil pasarlo por el mismo sello que el cableado original del vehículo.
Paso del cableado original del vehículo

Paso 7: conecte los conectores al cable que acaba de ejecutar y al enlace fusible. Pele ¼ de pulgada de aislamiento de cada extremo del enlace fusible. Instale un conector de ojal y engarce en su lugar en un extremo y engarce un conector a tope en el otro extremo.

Cables con conectores de ojal

Luego, conéctelo al cable que pasó a la batería.

conectores de ojal a batería

Paso 8: Retire la tuerca del perno de la abrazadera del extremo del cable positivo de la batería. Instale el ojal y vuelva a apretar la tuerca en su lugar.

Paso 9: instale un ojal en el otro extremo del cable. Instalará este ojal donde el cable se montará en el calibre.

Paso 10: (Solo en caso de voltímetros analógicos con iluminación) Encuentra el cable que va al circuito de iluminación.. Use su esquema de cableado para localizar el cable positivo que suministra voltaje desde el interruptor de luz a las luces.

Paso 11: (Solo en caso de voltímetros analógicos con iluminación) Pase un cable desde donde está montando el medidor hasta el cable del circuito de iluminación.

Roba coriente

Paso 12: (Solo en caso de voltímetros analógicos con iluminación) Retire ¼ de pulgada de aislamiento del extremo del circuito del cable de calibre. Con un conector de tres cables, engarce ese cable al cable de iluminación.

Paso 13: (Solo en caso de voltímetros analógicos con iluminación) coloque un conector con ojal en el extremo del cable que acaba de ejecutar desde el cable del circuito de iluminación. Quite ¼ de pulgada de aislamiento del extremo del calibre del cable e instale un conector de ojal.

Conexión de masa a chasis

Paso 14: pase un cable desde el medidor hasta un punto de conexión a tierra debajo del tablero.

Paso 15: coloque un ojal en el cable que va al punto de conexión a tierra. Retire ¼ de pulgada del aislamiento del cable, instale un ojal y engarce en su lugar.

Paso 16: instale el ojal y el cable a la conexión a tierra.

Paso 17: coloque un ojal en el extremo del cable que se conectará al medidor. Quite ¼ de pulgada de aislamiento del cable en el medidor e instale un ojal.

conexión de voltímetros para autocaravanas

Paso 18: conecte los tres cables al medidor. El cable que va a la batería va a la señal o terminal positivo en el medidor; el cable conectado a tierra va a tierra o terminal negativo. El cable final va al terminal de iluminación.

Paso 19: instale el medidor en su vehículo. Asegúrese de montar el medidor de acuerdo con las instrucciones del fabricante del medidor.

Paso 20: envuelva el telar de cables alrededor de cualquier cableado expuesto.

Proteger cables con telar

Paso 21: instale el cable negativo de la batería y apriete hasta que quede ajustado.

Paso 22: quitar el protector de memoria.

Paso 23: encienda su vehículo y verifique que el voltímetro esté funcionando. Encienda las luces y asegúrese de que el voltímetro esté iluminado (Solo en caso de voltímetros analógicos con iluminación).
